Ручные балансировочные клапаны USV-I Danfoss

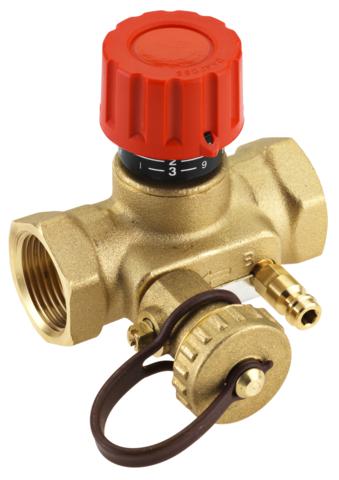

РУЧНОЙ БАЛАНСИРОВОЧНЫЙ КЛАПАН USV-I DANFOSS



     Ручной балансировочный клапан USV-I предназначен для использования в системах отопления и охлаждения зданий. Его следует устанавливать, как правило, в системах с постоянными гидравлическими характеристиками. USV-I сочетает в себе функции клапана переменного гидравлического сопротивления, перенастраиваемого вручную, и запорного клапана. USV-I ограничивает максимальный расход тепло или холодоносителя через стояк или установку. Клапан снабжен измерительнымниппелем и дренажным краном, также используемым для измерения, что позволяет настраивать клапан по прибору Danfoss PFM 4000.

Клапан USV-I предназначен для установки на подающем трубопроводе. USV-I в отличие от других клапанов имеет компактные габаритные размеры, что позволяет осуществлять монтаж в стесненных условиях.

Для удобства эксплуатации ось шпинделя всех клапанов расположена под углом 90° по отношению к дренажному крану и измерительным устройствам. Клапаны USV-I могут быть покрыты тепловой изоляцией. Для этого  используются специальные теплоизоляционные скорлупы, заказываемые отдельно в зависимости от температуры среды (до 80 или 120 °С). Для присоединения к трубопроводам клапаны USV-I имеют штуцеры с внутренней или наружной резьбой.

Клапаны с наружной резьбой соединяются с трубопроводом при помощи резьбовых или приварных патрубков с накидными гайками.





Код №

Ду
  (мм)

kvs
  (м3/ч)

Ру
  (бар)

макс
  (бар)

Тмакс
  (°C)

USV с внутренней резьбой

003Z2131

15

1.6

16

1.5

120

003Z2132

20

2.5

16

1.5

120

003Z2133

25

4.0

16

1.5

120

003Z2134

32

6.3

16

1.5

120

003Z2135

40

10

16

1.5

120

003Z2151

50

16

16

1.5

120

USV с наружной резьбой

003Z2136

15

1.6

16

1.5

120

003Z2137

20

2.5

16

1.5

120

003Z2138

25

4.0

16

1.5

120

003Z2139

32

6.3

16

1.5

120

003Z2140

40

10

16

1.5

120

003Z2152

50

16

16

1.5

120
